Здания из легких металлоконструкций


Базовая гарантия
Выбирая надёжные легкие металлоконструкции от ПК ВЕСТА, Вы получаете от бренда гарантии качества и максимально комфортные условия в период владения зданием. На новые каркасы, купленные на территории Российской Федерации, предоставляется по умолчанию 1 год гарантии на комплект здания заводского изготовления и от 25 лет срока эксплуатации.
Расширенная гарантия
Также есть возможность получить 5 лет гарантии на стальные каркасы с индивидуальным учетом эксплуатации объектов в разных регионах России и международных рынках (наличие океана или водных ресурсах, высоким уровнем влажности внутри помещения, назначения здания, определённой технологии и т.д.)

Является самой распространённой и экономичной расчётной схемой на мировых рынках. На 15% стоит дешевле, чем односкатная кровля. Применяется во многих сегментах отраслей (ангары, склады, офисы, магазины, цеха и т.д.) Без жестких требований к внешнему виду ее часто утверждают и согласуют с местным архитектурным отделом.
Марка стали
S350 (предел текучести)Класс цинкования элементов
1-ый класс (275 г/кв.м.) PremiumМеталлоемкость
От 24 кг/кв.м. (северные страны)Пролет и высота
До 36м ширины (без колонн) До 12м высоты (до низа)Степень огнестойкости
До IV (панели снаружи) От III до I (панели внутри)Шаг рам
3-6 (между колонами)Марка стали
S245 (предел текучести)Класс цинкования элементов
1-ый класс (275 г/кв.м.) PremiumМеталлоемкость
От 28 кг/кв.м. (северные страны)Пролет и высота
До 100м ширины (без колонн) До 15м высоты (до низа)Степень огнестойкости
До IV (панели снаружи) От III до I (панели внутри)Шаг рам
6-9 (между колонами)Марка стали
S245 и S350 (предел текучести)Класс цинкования элементов
1ый класс (275г/кв.м) PremiumМеталлоемкость
От 26 кг/кв.м. (северные страны)Пролет и высота
До 36м ширины (без колонн)До 20м высоты (до низа)
Степень огнестойкости
До IV степени (панели снаружи)III-I степени (панели внутри)
Шаг рам
3-6 (между колонами)Устройство легких металлоконструкций

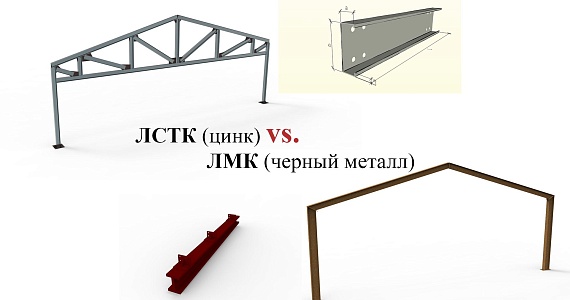

Каркасы C-channel и I-Beam имеют практически аналогичные прочностные характеристики. Но конструкции из ЛСТК менее металлоемкие, что позволяет экономить до 20-30%.
Инновации и технологии
Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam
Не смотря на практически одинаковые показатели по прочности (на растяжение, сжатие, сдвиги, изгибы и т.д.) каркасы из ЛСТК (холодногнутый оцинкованный профиль) позволяют минимизировать металлоемкость здания до 20-30% при сравнении с каркасами из классической сварной или горячекатаной балки с пролетами до 30м ширины и 6м высоты (внутри по стене)
Мы продолжаем уменьшать стоимость каркасов из ЛСТК на базе более эффективных проектных решений (технология BIM) и автоматизированных методов производства продукции (Smart Continuous Production) Очень часто работа с тонким металлом граничит с искусством. На заводе PK VESTA существуют жесткие внутренние нормативные требования, выработанные годами, к производству данных каркасов для международных рынков (минимальная погрешность в +-1 мм для межосевого расстояния между пробивными отверстиями, радиуса гиба, отсутствия эффекта грибовидности, серповидности, соосности элементов и т.д.), что позволяет легко и быстро монтировать здания в сжатые сроки без применения сварочных аппаратов и сверла по месту строительства.

Компания ПК «Веста» использует современные технологии автоматизации не только производственного процесса, но и при работе с покупателями. Применение инновационных технологий на базе облачного сервиса WebSteel® позволяет клиентам обслуживаться в режиме 24/7/365 на многих международных строительных рынках (Евразии, Африки и Ближнего Востока)
Инновации и технологии
Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7
Завод PK VESTA после многолетних прикладных и научных исследовательских работ впервые с 2011г подошел близко к полной автоматизации обслуживания клиентов через Интернет на базе облачного онлайн сервиса WebSteel®.
Теперь многочисленные трудоемкие расчеты стоимости индивидуальных зданий с земельными работами, монтажом и сложной визуализаций объекта стали проводиться бесплатно самим клиентом через Интернет вместо завода. Проектирование здания происходит в зоне технических возможностей завода, делая онлайн дизайн здания более технологичным для конечного клиента.
Мы считаем, что данный подход является революционным, так как в отличие от конкретного инженера и традиционного локального САПР многие процессы в WebSteel® автоматизированы и дают возможность клиенту проявить свою индивидуальность в создании уникального образа здания, быстро сбюджетировать здание с его последующим онлайн заказом на заводе в любую точку мира. А для завода – это практически безграничные онлайн возможности для обслуживания множества клиентов из разных стран за 1 единицу времени.

В 2018г завод PK VESTA получил инновационное заключение по оценке предела огнестойкости для зданий из ЛСТК в головной известной Российской экспертной организации по вопросам пожаробезопасности - НИИ противопожарной обороны (ФГБУ ВНИИПО) с требованиями по внесению определённых изменениях в проектных решениях.
Инновации и технологии
Увеличение предела огнестойкости здания из ЛСТК до R15
В соответствии с российскими нормами эксплуатации здания из ЛСТК возможно применение без огнезащиты при установленном требуемом пределе огнестойкости R15 (или IV степени огнестойкости, к которой российские нормативы относят большинство зданий промышленного, складского, сельскохозяйственного назначения) Для экспортных сделок степень огнестойкости учитывается индивидуально или применяется дополнительные меры по пожарной безопасности силами местных подрядных организаций. До сих пор мало заводов в Евразии имеют данный сертификат, так как его сложность получить и не все заводы могут соответствовать требованиям по проектным решениям и линейки продукции.
Качество

Имеет одну из самых низких погрешностей на рынке в +-1мм
Изготовления
Точность изготовления

Мы не "играемся с надежностью здания" в целях понижения металлоемкости здания до критических величин и понижения стоимости каркаса. Часть наших специалистов проектируют здания с 1980г. с учетом современных СНИПов. За это время ни одно здание не сложилось!
Проектирования
Коэффициенты надежности

Применение любых других классов цинкования II или III приводит к более быстрому появлению коррозии, особенно если здание используется вблизи водных ресурсов или с высоким уровнем влажности или аммиачной агрессивной среды внутри помещения.
Продукции
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Металл, который мы используем для производства металлоконструкций, имеет высокие эксплуатационные характеристики по сравнению с аналогичными строительными материалами, используемыми во всем мире. В частности – сопротивляемость растяжению, соотношение прочности к весу.
Безопасность
Высокое качество стали
Сталь, применяемая в наших легких металлоконструкциях, имеет самую высокое соотношение прочности к весу и на растяжение среди других традиционных строительных материалов в мире. Плюс, сталь является ведущим каркасным материалом для зданий и инфраструктуры, с долей рынка в многих развитых странах более 50% в нежилой и многоэтажной жилой отрасли (Steel Recycle Institute) Также, сталь является самым перерабатываемый материалом в мире (более, чем 80 млн тон в год) и экологически чистым материалом для здоровья человека. И эксплуатационные и временные расходы на поддержание подобных конструкций – значительно ниже, чем в традиционных сооружениях. Мы проектируем безопасные здания из стальных несущих конструкций с 1 пролетом до 30м из ЛСТК (в северных странах) и до 36м в пролете в южных странах с минимальной снеговой нагрузкой или без. А также – до 90м в 1 пролете из ЛМК (для северных и южных стран)

При разработке проекта наши инженеры учитывают каждую деталь. Большое внимание уделяется проработке базовой и предельной нагрузки, при расчете которой учитываются условия эксплуатации, возможные природные катастрофы и катаклизмы. Наши конструкции из сэндвич панелей способны выдерживать снеговую нагрузку до 600 кг/кв.м., сейсмическую активность магнитудой до 10 баллов, силу ветра до 100 кг/кв.м.
Безопасность
Работа в условиях экстремальных нагрузок
Инженерная группа завода PK VESTA обязательно учитывает в расчетной схеме здания базовые нагрузки по месту строительства (снег, ветер и сейсмика), которые могут доходить до предельных расчетных значений (снеговая нагрузка – до 600 кг/кв.м., ветровая нагрузка – до 100 кг/кв.м. и сейсмичная нагрузка – до 10 баллов по Шкале Рихтера) Завод PK VESTA имеет колоссальный опыт проектирования зданий в самой крупной стране в мире – России, с ее многочисленными климатическими и высокосеймичными зонами, что дает достаточной уверенности для международных клиентов из южных стран без снеговой нагрузки.
Характеристики стальных каркасов
Общее:
-
Бренд:PK VESTA
-
Страна/Происхождение товара :Россия
-
Место производства:г. Тула, Россия
-
Код ВЭД:9406903909
-
Поставка комплектов каркасов:Евразия, Африка, Ближний Восток, Латинская Америка
-
Состояние каркасов:делаются «под заказ» с нуля (новое)
-
Доставка :наземная и/или морская (евро фуры и 40ка футовые контейнеры)
-
Срок эксплуатации:не менее 25 лет
-
Гарантия на продукцию:от 1 до 5 лет
-
Серия:INDI (индивидуальные под заказ), Серия TYP (типовые после проекта)
-
Схема и форма оплаты:40%х30%х30% и 70%х30% (L/С – аккредитив, T/T – банковский перевод, D/P – оплата после получения документа, подтверждающего отгрузку товара продавцом)
Несущие конструкции
-
Технологии каркаса :ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
-
Конструктивы:H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
-
Конструкции:двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
-
Аксессуары:прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
-
Металл:С245, С350 или С345
-
Класс цинкования:только I (275 г/кв.м.)
-
Поставщики металла:Российские Новолипецкий МК и СеверСталь
-
Второстепенные элементы:диагональные связи, прогонная система (С-обр. и Z-обр.)
-
Уровень подготовки:высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на м
-
Соединение:только 100% болтовое соединение (высокопрочные болты нормальной прочности)
Проекты и документы
-
Базовые нагрузки для северных стран:Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Базовые нагрузки для южных стран :Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Основные проекты:монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический па
-
Степень огнестойкости здания:IV-I
-
Сертификация:ISO
-
Примечания:при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную ад
Изготовление I-обр. сварной балки
-
Резка металла:на полосы нужно длины на плазме
-
Сборка:заготовок на стане
-
Сварка:всех основных элементов
-
Процесс:правка элементов на стане
-
Частичная сварка:базы колонн и ребер жесткости
-
Финальная подготовка:песко струй / дробейструйка / горячее цинкованние
-
Покраска:есть (по требованию)
-
Заводской грунт:есть (20, 40 или 60 микрон)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
Изготовление С-обр. профиля
-
Процесс:холодногнутое профилирование металла
-
Резка и пробивка отверстий:есть (в авто режиме)
-
Покраска:отсутствует (высокие антикоррозионные свойства)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
Изготовление С-обр. профиля
-
Процесс:холодногнутое профилирование металла
-
Резка и пробивка отверстий:есть (в авто режиме)
-
Покраска:отсутствует (высокие антикоррозионные свойства)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
Стоимость зданий
Ниже представлены цены на типовые быстровозводимые здания на базе известных строительных технологий.
ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel® (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на завод ПК Веста.
Виды работ | Длина, м / с шагом колон 6м | |||||
---|---|---|---|---|---|---|
С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов | 30 | 36 | 42 | 48 | 54 | 60 |
Сроки проектирования и изготовления, мес (разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт) |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
Сроки фундаментных и монтажных работ, мес. | 2 | 2 | 2 | 2 | 2 | 2 |
Несущий каркас, руб. (Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом) |
134273188.8 | 170689533.6 | 194311987.2 | 217934548.8 | 241557001.8 | 265179455.4 |
Ограждающие конструкции, руб. (проф лист), фасонные элементы, крепеж |
91972745.4 | 107143737.6 | 122314846.8 | 137485839 | 152656948.8 | 167827941 |
Устройство фундаментов, руб. (тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м) |
67873780.2 | 83349981 | 94988050.2 | 106626115.8 | 118264185 | 129902218.8 |
Устройство железобетонного пола, руб. (тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой) |
83710995.6 | 102798310.2 | 117151928.4 | 131505543 | 145859161.2 | 160212736.2 |
Монтаж здания, руб. (есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют) |
61086402 | 75014983.2 | 85489245 | 95963504.4 | 106437766.2 | 116911996.8 |
Количесво евро фур,штук | 3 | 3 | 3 | 4 | 4 | 5 |
Доставка, руб. (наземная, до 200км) |
24000 | 24000 | 24000 | 32000 | 32000 | 40000 |
Итого от: | 517099493.8 | 635619837.4 | 724344889.6 | 813077932.2 | 901802985.4 | 990535777.8 |
